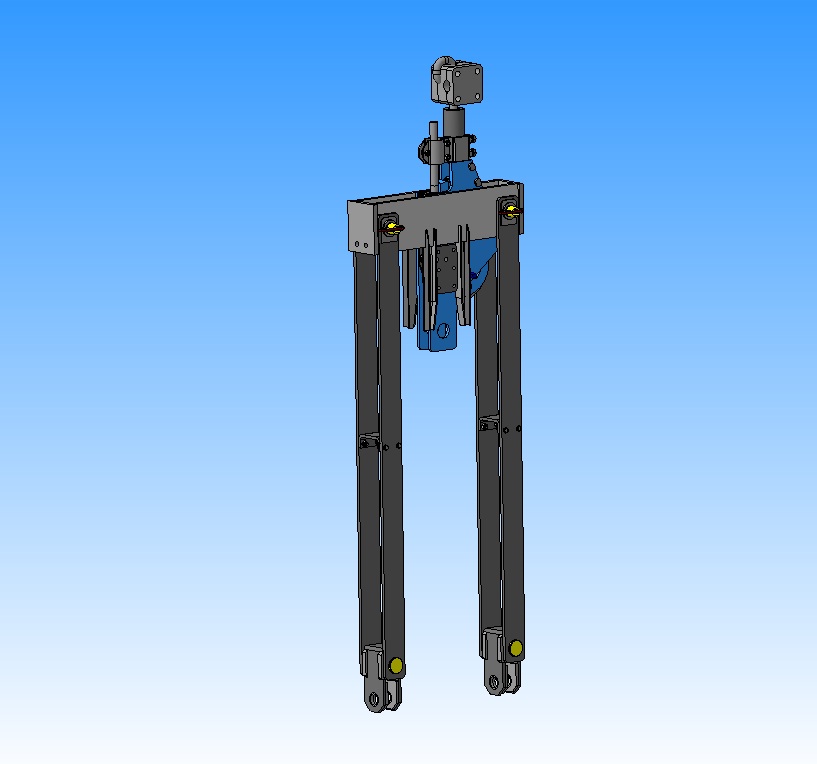

Подвесное устройство типа УП
Подвесные устройства типа УП с клиновыми коушами двухстороннего зажатия, предназначены для присоединения головных канатов к шахтным клетям вертикального одноканатного подъема.
Технические характеристики
|
Условное обозначение типоразмеров |
Наименование основных параметров и размеров |
||||
|
статическая нагрузка кН (тс) |
размеры, мм |
масса, кг не более |
|||
|
диаметр каната |
высота |
ширина |
|||
|
УП 6,3.000 |
63 (6,3) |
20-24 |
1700 |
550 |
200 |
|
-01 |
24-28 |
||||
|
-02 |
28-33 |
||||
|
-03 |
33-36,5 |
||||
|
УП 12,5.000 |
125 (12,5) |
27-32 |
1900 |
700 |
400 |
|
-01 |
32-37 |
||||
|
-02 |
37-42 |
||||
|
-03 |
42-46,5 |
||||
|
УП 20.000 |
200 (20,0) |
33-37 |
2150 |
850 |
700 |
|
-01 |
37-41 |
||||
|
-02 |
41-46 |
||||
|
-03 |
46-52 |
||||
|
-04 |
52-58,5 |
||||
|
УП 25.000 |
250 (25,0) |
36,5-41 |
2250 |
900 |
900 |
|
-01 |
41-44,5 |
||||
|
-02 |
44,5-48,5 |
||||
|
-03 |
48,5-53,5 |
||||
|
-04 |
53,5-58,5 |
||||
|
УП 30.000 |
300 (30,0) |
42-46 |
2300 |
1000 |
1100 |
|
-01 |
46-50 |
||||
|
-02 |
50-55 |
||||
|
-03 |
55-60,5 |
||||
|
-04 |
60,5-65 |
||||
